一種三支點電動葫蘆起重小車

編輯：大力起重機械   瀏覽：4586   添加時間：2016-10-14 08:51:32

一般通用橋、門式起重機和電動葫蘆橋式起重機的起重小車的車輪布置在四角，之間采用剛性小車架連接，此為4點支承。理論上講，3點確定一平面，4點支承實為一靜不定系統，各支點實際承受的壓力（輪壓）很難準確計算，小車、橋架的制造精度和剛性均會(huì )影響車輪實際所承受的輪壓，且小車在主梁的不同位置，其各支點實際輪壓也會(huì )發生變化，其各支點實際輪壓也會(huì )發生變化，今天為大家介紹一款新型的三支點電動葫蘆起重小車。

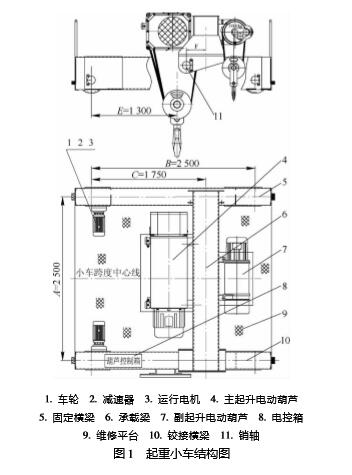

下圖1所示為一起重量32/5t，起重高度10m的電動葫蘆起重小車，其主要組成有車輪、減速器、運行電機、主起升電動葫蘆、固定橫梁、承載梁、副起升電動葫蘆、電控箱、維修平臺、鉸接橫梁等部分。主、副起升電動葫蘆分別布置在承載梁的兩側，承載量的一端與固定橫梁焊接在一起，另一端通過銷軸與鉸接橫梁連接，鉸接橫梁可繞銷軸相對承載梁轉動一定的角度，銷軸和固定橫梁上的二組車輪形成三支點為一靜定系統（若承載梁與鉸接橫梁采用焊接方式，則二個橫梁上共4個車輪組成4點支承實為一靜不定系統），銷軸中心線相對于承載中心線偏移一定的尺寸，可合理地分配4個車輪的輪壓，降低承載梁所受扭矩。

圖1 電動葫蘆起重小車結構圖
