爬架電動葫蘆在高層建筑中是如何使用的？

編輯：大力起重機械   瀏覽：4931   添加時間：2015-06-22 08:17:18

某高層建筑，高35層，地下室2層，裙樓5層，其中6~32層為辦公樓，33~35層為屋頂機房，建筑的外架從塔樓的第 6 層開始，采用整體電動升降爬架。爬架由鋼管扣件搭設的四層半高封閉式的外腳手架系統，承力桁架、承力拉桿和連接螺栓組成的承力系統，以及電動葫蘆、總控制臺組成的電控升降系統這三大部分構成。爬架使用 26 個爬架電動葫蘆作升降設備，間距 4000～7000mm，小間距位于平面轉角部位，大部位位于提升字架處。爬架總高 18.6m，由 13 步架組成，每步架步距 1.4 m，可同時滿足 4 個標準層結構施工及外裝修操作要求；頂一步架高出作業層一步架，以滿足結構施工的安全防護要求。

模板升降原理

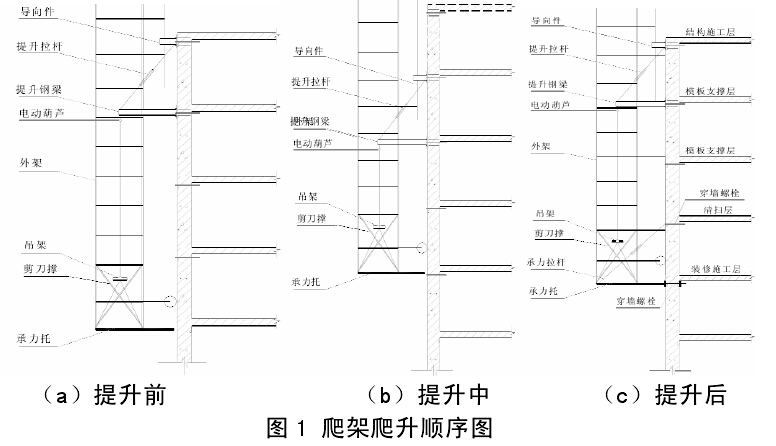

如圖1（a）所示，在各項準備工作全部就緒，在檢查合格的前提下，啟動電動葫蘆，讓葫蘆鏈條處于受力狀態；松動并脫開下部承力拉桿、承力托和臨時固定件，使爬架僅由上部導向桿、下部導向輪及提升葫蘆與建筑物相連接。電控柜操作人員按“上升”按鈕，全部電動葫蘆同時起動，牽動整體外架以 100mm/min 的速度在導向桿的約束下提升（如圖 1（b））。提升到位后，立即將承力拉桿、承力托和臨時固定件與建筑物埋件或穿墻螺栓作可靠固定，同時用鋼管扣件將外架與建筑物內支撐拉接穩固。用手動葫蘆掛于外架頂部與提升系統相對應的加強部位，手動提升懸桃的提升鋼梁、提升拉桿、電動葫蘆、導向桿等上移一層相應固定，等待下一次提升。（如圖1（c））。爬架下降，除按動電控柜操作臺“下降”按鈕外，其他準備工作、實施步驟及操作要求與上升相同。

爬架爬升順序圖
