一種新型雙卷筒型超高防爆電動葫蘆

編輯：大力起重機械   瀏覽：4317   添加時間：2014-12-08 08:11:41

目前國內的大型石化企業新上項目規模越來越大,為了生產的需要,反應塔高度越建越高,這就要求配套使用的防爆電動葫蘆起升高度相應增高,一般情況下要求防爆電動葫蘆的起升高度達到50~100m。由于國內生產的防爆電動葫蘆絕大多數是在CD1、MD1型電動葫蘆的基礎上研制出來的,受到電動葫蘆的筒繩直徑比及中間軸的長度限制,標準型防爆電動葫蘆的起升高度為6~30m。如何滿足用戶的需要,增加防爆電動葫蘆的起升高度就成了防爆電動葫蘆制造商的當務之急。為此我公司開發了一種雙卷筒型超高防爆電動葫蘆,這種超高電動葫蘆不僅性能可靠,而且通用性好、制造難度低、交貨時間短、增加新工裝少、維修方便。

雙卷筒型超高防爆電動葫蘆工作原理:

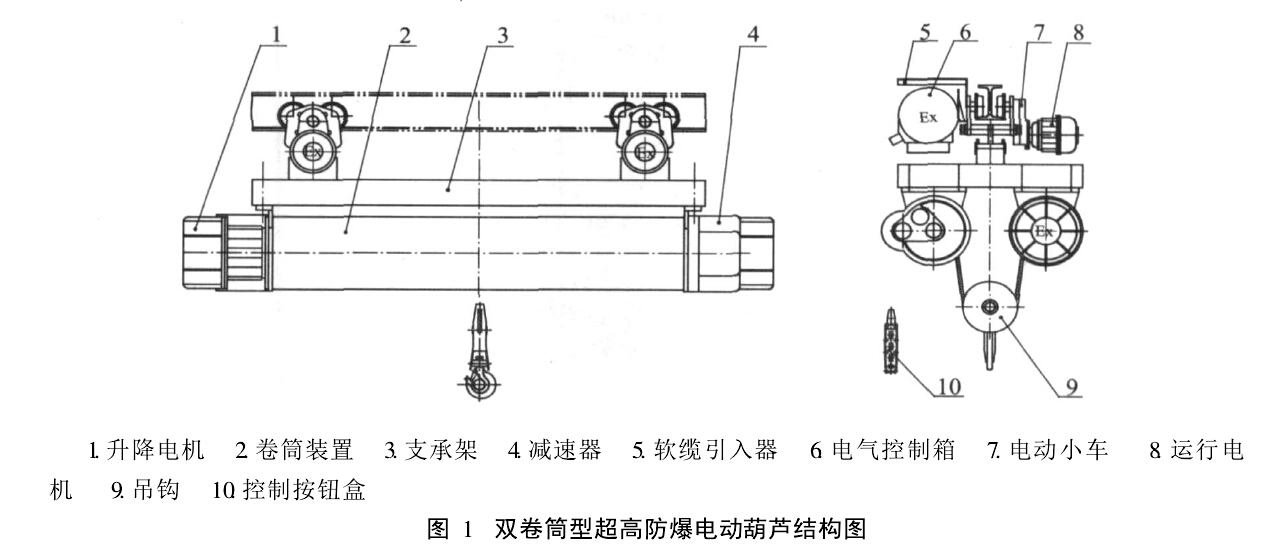

當超高電動葫蘆外來電源通電后,放開控制按鈕盒10的急停開關,按一下控制按鈕盒的總開按鈕,電氣控制箱6內的總停交流接觸器吸合并自鎖,再按控制按鈕盒的升降按鈕,電氣控制箱內的升降交流接觸器吸合,升降電機1起動,帶動減速器4輸入軸轉動,并通過三級齒輪減速,再由減速器的輸出軸驅動卷筒裝置2內的卷筒轉動,從而纏繞鋼絲繩使吊鉤9升降起吊重物,升降按鈕放開時,電氣控制箱內的升降交流接觸器斷電,升降電機1的錐形轉子受內部彈簧壓力的影響而軸向運動,使內部風扇制動輪制動,電動葫蘆停止升降;若再按下控制按鈕盒的運行按鈕,電氣控制箱內的運行交流接觸器吸合,運行電機8起動,通過驅動裝置減速帶動電動小車7的車輪左右運行,運行按鈕放開時,電氣控制箱內的運行交流接觸器斷電,運行電機的錐形轉子受內部彈簧壓力的影響而軸向運動,使內部風扇制動輪制動,超高電動葫蘆停止運行。當發現超高電動葫蘆工作異常時,按一下控制按鈕盒的急停開關即可切斷電源。雙卷筒型超高防爆電動葫蘆結構見圖1。
