快速導讀：鋼絲繩電動(dòng)葫蘆、多功能提升機、千斤頂

新聞動(dòng)態(tài)

電動(dòng)葫蘆鋼絲繩變形常見(jiàn)的幾種形式？

編輯：大力起重機械   瀏覽：1886   添加時(shí)間：2022-02-11 10:49:25

鋼絲繩失去正常形狀，產(chǎn)生可見(jiàn)的畸形稱(chēng)為變形，這種變形會(huì )導致鋼絲繩內部應力分布不均勻。電動(dòng)葫蘆鋼絲繩的變形從外觀(guān)上區分，主要分為下述幾種。

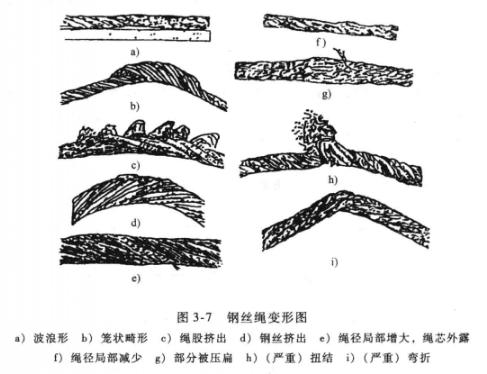

1)波浪形（見(jiàn)圖3-7a），這種變形不一定導致任何強度上的損失，但變形嚴重即會(huì )產(chǎn)生跳動(dòng)，且造成不規則的傳動(dòng)，時(shí)間長(cháng)了會(huì )引起磨損及斷絲。出現波浪形時(shí)，在鋼絲繩長(cháng)度不超過(guò)25倍繩徑的范圍內，若d≥4/3d，則鋼絲繩應報廢（d為鋼絲繩公稱(chēng)直徑，d．為鋼絲繩變形后所包絡(luò )的直徑）。

2)籠狀畸形（見(jiàn)圖3-7b），這種變形出現在具有鋼芯的鋼絲繩上。當外層繩股發(fā)生脫節或變得比內部繩股長(cháng)的時(shí)候就會(huì )發(fā)生這種變形，出現籠狀畸形的鋼絲繩應立即報廢。

3)繩股擠出（見(jiàn)圖3-7c），這種狀況通常伴隨籠狀畸變一起發(fā)生。繩股被擠出說(shuō)明鋼絲繩不平衡，繩股擠出的鋼絲繩應報廢。

4)鋼絲擠出（見(jiàn)圖3-7d），這種變形是因為一部分鋼絲或鋼絲柬在鋼絲繩背著(zhù)滑輪槽的一側拱起形成環(huán)狀造成的，常因沖擊載荷引起，當變形嚴重時(shí)應報廢鋼絲繩。

5)繩徑局部增大（見(jiàn)圖3-7e），即鋼絲繩直徑有可能發(fā)生局部增大，并能波及相當長(cháng)的一段鋼絲繩。繩徑增大通常與繩芯畸變有關(guān)（如在特殊環(huán)境中，纖維芯因受潮而膨脹），其必然結果是外層繩股產(chǎn)生不平衡，從而造成定位不正確。繩徑局部增大的鋼絲繩應報廢。

6)繩徑局部減小(見(jiàn)圖3-7f)。鋼絲繩直徑的局部減小常常與繩芯的斷裂有關(guān)，應特別仔細檢驗靠繩端部位有無(wú)此種變形。繩徑局部嚴重減小的鋼絲繩應報廢。

7)部分被壓扁（見(jiàn)圖3-7g），這是由于機械事故造成的，嚴重時(shí)鋼絲繩應報廢。

8)扭結（見(jiàn)圖3-7h），這是由于鋼絲繩成環(huán)狀在不可能繞其軸線(xiàn)轉動(dòng)的情況下被拉緊而造成的一種變形，其結果是出現捻距不均而引起格外的磨損。嚴重時(shí)鋼絲繩將產(chǎn)生扭曲，以致只留下極小一部分鋼絲繩強度。嚴重扭結的鋼絲繩應立即報廢。

9)彎折（見(jiàn)圖3-7i），這是鋼絲繩在外界影響下引起的角度變形，有這種變形的鋼絲繩應報廢。

(11)由于熱或電孤作用而引起的損壞鋼絲繩經(jīng)過(guò)特殊熱力作用外表出現可識別的顏色時(shí)，該鋼絲繩應報廢。

上一條：單鏈條電動(dòng)提升機設計特點(diǎn)和功能優(yōu)點(diǎn)
下一條：葫蘆式起重機在潮濕、高溫、寒冷環(huán)境中使用

相關(guān)新聞：

相關(guān)產(chǎn)品：


點(diǎn)擊這里給我發(fā)消息
