帶電動小車的環鏈電動葫蘆的裝配

編輯：大力起重機械瀏覽：2512 添加時間：2020-12-21 11:31:08

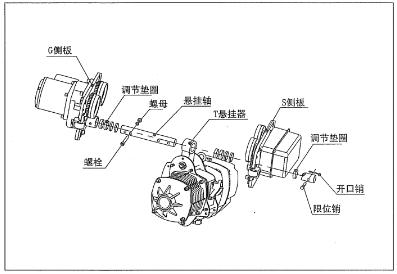

關于環鏈電動葫蘆小車的裝配步驟：

一、

1、將懸掛軸插入側板G，并用懸掛軸螺栓、螺母將其鎖定。

2、將懸掛軸安裝在于葫蘆主體相連的懸掛器上。

3、在懸掛軸上裝上更多的墊圈，將懸掛軸插入側板S。

4、在懸掛軸上裝外部用調節墊圈。在懸掛軸上安裝軸裝限位銷，并將開口銷插入軸裝限位銷上。安裝軸裝限位銷，使得從小開關盒的前方能夠看到開口銷在左側。

二、調整小車寬度

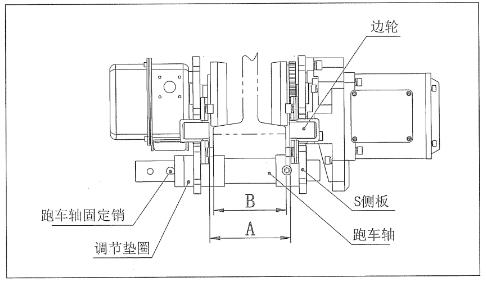

請參照圖調整小車寬度以獲得合適的間隙。

尺寸“A”是當涼快側板想歪完全拉伸時的測量值。

尺寸}“A”必須：約為軌道法蘭寬度（B）+4mm。

為達到上述尺寸“A”，增加或減少調整墊圈的數目在得到尺寸“A”后，須將開口銷插入到軸狀限位銷中，并確保彎曲開口銷的兩個分叉。

始終使螺母可靠固定，插入開口銷柄使其完全彎曲。

二、安裝小車至橫動軌道上。

1、從軌道末端開始在橫梁軌道上滑動帶環鏈電動葫蘆的小車。這是最方便的推薦方法。

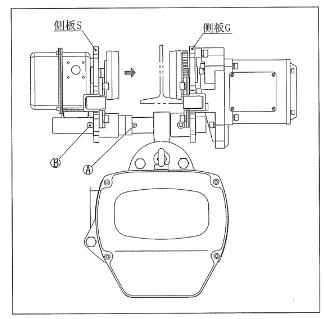

2、如果連接件不能通過從軌道末端滑動而將其安裝，則參照圖所示步驟進行安裝。

a、從懸掛軸的孔A中卸下制動栓，將其插入孔B中。重新插入并進行充分彎曲。

b、向外拉伸側板S和G，抬起小車，直至軌道輪與軌道表面處于同一水平，將側板G的軌道輪房子軌道表面上。

c、可靠支撐側板G。以防從軌道上掉落，用力推側板S，將其軌道輪放置于軌道表面上。

d、從孔B中卸下制動栓，將其插入孔A中，并確保彎曲開口銷。
