導軌式電動爬架是如何升降的？

編輯：大力起重機械   瀏覽：2775   添加時間：2019-01-11 09:09:14

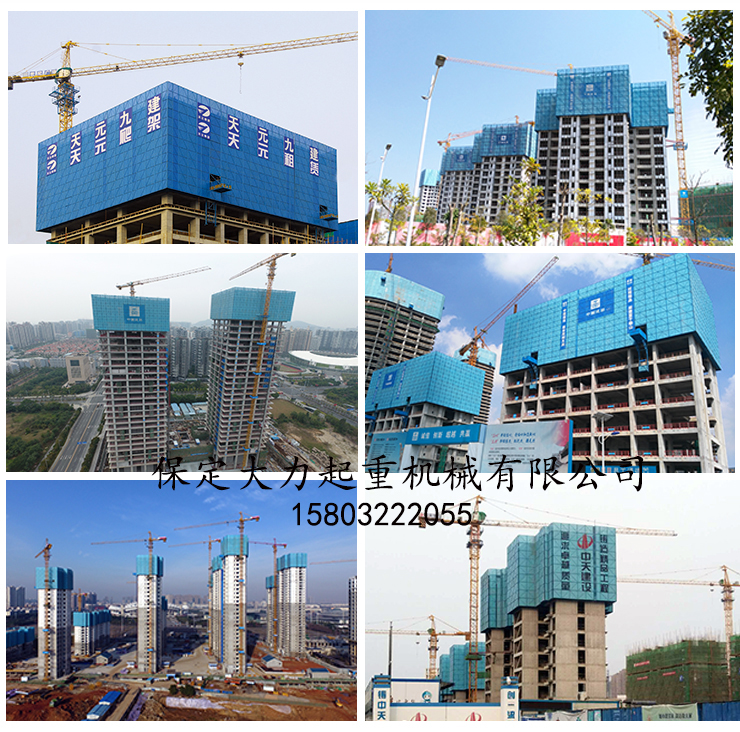

導軌式電動爬架是使用較多的一種爬架類型，它依靠自身的升降設備和裝置，可隨工程結構逐層爬升或下降，它的存在大大節約了鋼管、構配件材料，那么它是如何升降的呢？

導軌式電動爬架采用附著支撐、防傾共用導軌的附著支撐形式，并采用環鏈電動葫蘆為動力方式。

爬架一般覆蓋的層數為4~5層樓層，有一個小小的控制間，控制間里有許多按鈕，每個按鈕通過沿附在爬架上的電線分別控制各個機位上的電動葫蘆（機位是爬架每一處提升拉結固定位置的統稱）。機位的多少根據樓棟的大小有所不同，樓棟越大，設置的機位越多。

爬架有兩套拉結裝置，每一套都可以單獨作用將爬架固定在樓層上。在上側藍色橢圓形內的三根拉桿和與其相連的下冊橢圓形內的懸臂梁是一套拉結系統，在下端通過電動葫蘆連接爬架架體；另兩個紅色正方形內拉桿是另一套拉結系統，下面直接連接爬架架體。導軌和爬架固定在一起，兩個綠色框內的帶有滾輪的支座與墻壁相連，可以防止爬架傾覆，在架體升降過程中還具有控制方向的作用。

當爬架開始下降時，第一步，工人會(huì )將爬架的所有上圖所示兩個紅色矩形框內的拉結點松開，然后在控制間內啟動電動葫蘆，這時爬架開始降落，爬架的所有力通過電動葫蘆的鏈條傳遞給懸臂梁，然后通過上圖所示藍色橢圓形框內的拉結點傳遞給墻壁。

爬架下降的速度大約是40分鐘一層。以3m高的層高算，速度為1.25毫米每秒，因而肉眼不太能看得出來架體移動。

爬架系統中一般采用的為DHP慢速環鏈電動葫蘆，又稱群吊電動葫蘆或爬架電動葫蘆，起吊速度慢，并且可用控制柜同步起吊10臺15臺20臺環鏈電動葫蘆，十分符合建筑爬模的提升。

河北大力爬架電動葫蘆圖
