CD1鋼絲繩電動葫蘆的錐形電機介紹

編輯：大力起重機械   瀏覽：4796   添加時間：2018-02-02 08:35:36

電動葫蘆是一種起重量較小，結構簡單的起重機構，它用于工礦企業中進行小型設備的吊運、安裝與修理工作；由于其體積小，占用廠房面積較少，使用靈活方便。

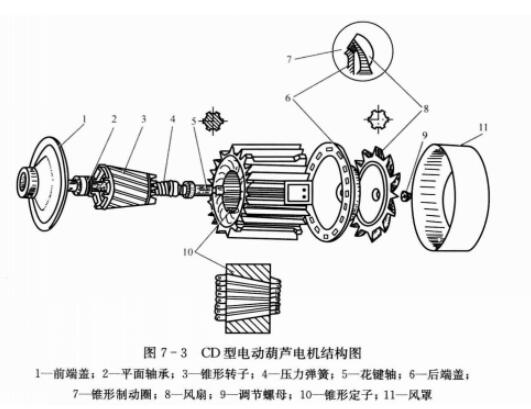

目前生產的CD型鋼絲繩電動葫蘆起重量分別為0.5、1t、2t、3t、5t、10t。該系列產品均采用ZZ型錐形轉子電動機，即轉子與定于呈錐形，其結構如圖7-3所示。當錠子通電后，產生磁場，磁力線垂直于轉子表面，于是產生一個軸向分力，使轉子3客服彈簧力，向錐形小端方向軸向移動，轉子被吸進定子，并使錐形制動器7脫離后蓋6，允許轉子自由轉動。當初斷電源時，在被壓縮彈簧4的作用下，轉子向方向軸向移動，使錐形制動圈緊剎于后蓋上，實現轉子停車制動。

錐形電機結構圖

錐形電動機制造工藝較為發雜。一些工廠常采用磅磁式電動機來代替錐形電動機。磅磁式電動機轉子和錠子都是普通圓柱形，在轉子端面裝有磁板環（即銜鐵盤），當電流接通后，瓷板環與磁盤圈（即制動器）相互吸引產生軸向拉力，克服彈簧阻力，使錐形制動圈和后蓋分開，電動機的轉子可自行運轉，不受制動；斷電后錐形制動圈在彈簧的作用下，與后蓋緊合對電動機進行制動。
