手扳葫蘆液壓試驗臺是對產品或構件做拉伸實驗的設備，可作手扳葫蘆鏈條的靜符合及動負荷實驗等。手扳葫蘆在出廠前，需按國家標準GB3980-83規定的內容和要求進行實驗。以往常見的手扳葫蘆動負荷的實驗方法，是用行車起吊重塊，而把拉磅或傳感器、手扳葫蘆串聯在其中來實驗。這種方法既不安全、又笨重，測試精度也不高。但如果在手扳葫蘆液壓試驗臺上進行，就顯得簡便和安全多了，并且可以獲得比較精準的測試數據。

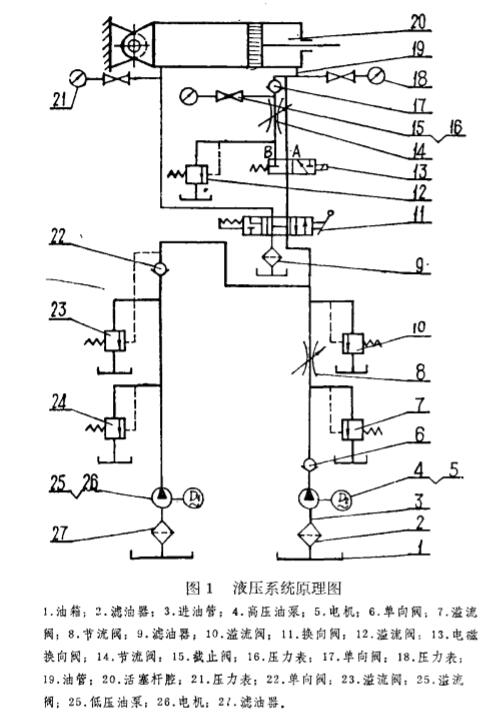

液壓系統通常包括能源元件、控制元件、執行元件和輔助裝置四個組成部分。手扳葫蘆液壓試驗臺由電機、油泵、油缸、機架、控制臺、防護罩等組成。木系統要求拉伸時作低速移動，回程時快速移動。液壓系統原理參見圖1。

1、拉伸動作

當操作電磁換向閥13時，使油口A通壓力油，再操縱換向閥11接通油路，則高壓油泵4經濾油器2吸油，高壓油經節流閥8、換向閥11、電磁換向閥13，進入油缸活塞桿腔，活塞向左移動使試件拉伸?；钊坏囊簤河徒?jīng)換向閥11返回油箱。

拉伸時，當系統壓力小于低壓油路壓力，則低壓泵參加工作，兩泵合流達到快速拉伸。當系統壓力大于低壓油路壓力，系統高壓油使單向閥22關閉，并通過控制油路打開溢流閥23，使低壓油路的油泵卸荷，僅有高壓油泵4供油并作低速拉伸。

2、回程動作

操作換向閥11，即使拉伸位置轉到回程位置時，來自油泵的壓力油同時通往油缸前后腔，由于活塞腔推力大于活塞桿推力，油缸作回程動作。

當系統壓力小于低壓油路壓力，則低壓油路參加工作，高壓油和低壓油合流，達到快速回程。當系統壓力大于低壓油路壓力，高壓油使單向閥22關閉，并通過控制油路打開溢流閥23，使低壓油泵25卸荷，僅有高壓油泵4供油到油缸前后腔作低速回程。

3、油缸不工作

把換向閥11轉到中間位置，各油路均流回郵箱，油缸不工作，此時應切斷電源，達到停機。

以上為手扳葫蘆液壓試驗臺的工作原理及介紹。如果問題可來電咨詢客服熱線：15803222055
